Dlaczego uszczelniacze wału przeciekają mimo wymiany?

Wymiana uszczelniacza wału wykonana starannie i z użyciem nowego elementu powinna definitywnie rozwiązać problem wycieku. Mimo to serwisanci i mechanicy regularnie spotykają się z sytuacją, gdy po kilku godzinach lub dniach pracy układu olej znów zaczyna przesiąkać. Przyczyny nawracającej nieszczelności rzadko leżą w samym uszczelniaczu - znacznie częściej kryją się w warunkach jego pracy, geometrii gniazda lub błędach popełnionych podczas montażu.

Czym są uszczelniacze wału i jak działa ich mechanizm uszczelniający?

Uszczelniacze wału, zwane potocznie simeringami, to promieniowe pierścienie uszczelniające przeznaczone do pracy z obracającymi się elementami układów napędowych. Ich zadaniem jest zapobieganie wyciekom oleju oraz innych płynów eksploatacyjnych przy jednoczesnym niedopuszczaniu zanieczyszczeń do wnętrza układu. Działanie opiera się na dociskaniu elastycznej wargi uszczelniającej do powierzchni wału - docisk ten wzmacnia osadzona wewnątrz sprężyna, która kompensuje drobne odchyłki geometryczne i zużycie materiału.

Dobór właściwego materiału wargi ma bezpośredni wpływ na trwałość uszczelnienia. Szeroko stosowane uszczelniacze wału wykonane z NBR (kauczuku butadieno-akrylonitrylowego) sprawdzają się w standardowych zastosowaniach motoryzacyjnych i przemysłowych, jednak tracą właściwości uszczelniające w kontakcie z agresywnymi mediami lub przy temperaturach przekraczających ich zakres pracy. W środowiskach wysokotemperaturowych lub przy ekspozycji na paliwa i oleje syntetyczne znacznie lepiej sprawdzają się warianty z FPM (Vitonu), wytrzymujące ciągłą pracę do 200°C.

Najczęstsze przyczyny przecieków po wymianie uszczelniaczy wału

Gdy uszczelniacze wału przeciekają mimo przeprowadzonej wymiany, przyczyny niemal zawsze należą do jednej z kilku powtarzających się kategorii. Zrozumienie każdej z nich pozwala uniknąć kosztownego demontażu po raz kolejny.

Pierwsza i najczęstsza przyczyna to uszkodzenie powierzchni współpracującej wału. Warga uszczelniająca pracuje na bardzo wąskim pasie o szerokości zaledwie kilku dziesiątych milimetra. Jeśli na wale widoczne są rysy, wżery korozyjne lub wytarcie materiału w miejscu kontaktu z poprzednim uszczelniaczem, nowy element nie będzie w stanie zapewnić szczelności, nawet jeśli jest fabrycznie nowy i wysokiej jakości. W takiej sytuacji konieczne jest naprawienie lub wymiana wału albo zastosowanie uszczelniacza z przesuniętą wargą.

Druga grupa przyczyn obejmuje błędy związane z samym gniazdem. Należą do nich:

• zbyt duży luz między zewnętrzną powierzchnią uszczelniacza a obudową, który uniemożliwia prawidłowe osadzenie,
• owalizacja lub korozja gniazda powodująca, że uszczelniacz nie jest równomiernie dociśnięty,
• montaż bez użycia odpowiedniego trzpienia prowadzącego, skutkujący przechyleniem elementu.

Każda z tych sytuacji prowadzi do nierównomiernego docisku wargi i lokalnych przecieków, które ujawniają się zwykle po rozgrzaniu układu, gdy olej rzednieje i łatwiej przechodzi przez najmniejsze szczeliny.

Rola materiału i konstrukcji uszczelniacza w eliminacji nawracających nieszczelności

Nawracające przecieki bywają też skutkiem doboru uszczelniacza niedopasowanego do rzeczywistych warunków pracy. Standardowy simering z wargą NBR zamontowany w miejscu, gdzie temperatura oleju regularnie przekracza 120°C, będzie twardniał i tracił elastyczność, co w konsekwencji prowadzi do utraty docisku wargi. Podobny efekt wywołuje kontakt NBR z olejami zawierającymi agresywne dodatki.

Warto zwrócić uwagę na konstrukcję uszczelniacza dopasowaną do środowiska pracy. W aplikacjach narażonych na pył, błoto lub wodę pod ciśnieniem skuteczność prostego simeringowego rozwiązania bywa niewystarczająca. Dostępne są wówczas warianty z dodatkową wargą przeciwkurzową lub uszczelniacze kasetowe, składające się z dwóch współpracujących elementów, które chronią wargę uszczelniającą przed bezpośrednim działaniem zanieczyszczeń. W przypadku układów kierowniczych z przekładnią listwową pracujących pod zmiennym ciśnieniem stosuje się natomiast uszczelniacze ciśnieniowe o odmiennej geometrii wargi, które są zupełnie inną konstrukcją niż klasyczny simering.

Przy wyborze właściwego elementu warto kierować się następującymi parametrami:

• rodzaj i temperatura medium (olej mineralny, syntetyczny, płyn hydrauliczny, woda),
• prędkość obrotowa wału i kierunek obrotu (istotny przy uszczelniaczach kierunkowych),
• warunki zewnętrzne - obecność pyłu, wilgoci, chemikaliów.

Dopiero zestawienie tych informacji z materiałem i budową uszczelniacza daje podstawę do trafnego doboru.

Jak skutecznie wyeliminować problem nawracających wycieków?

Trwałe rozwiązanie problemu przeciekających uszczelniaczy wału wymaga podejścia diagnostycznego, a nie wyłącznie wymiany elementu na nowy. Przed montażem nowego simeringiem zawsze należy ocenić stan wału i gniazda - jeśli powierzchnia kontaktowa jest uszkodzona, samo zastąpienie zużytego uszczelniacza nie przyniesie trwałego efektu.

Praktyczne kroki, które warto wykonać przed każdą wymianą, obejmują:

• sprawdzenie wału pod kątem rys i wytarć w strefie kontaktu z wargą,
• pomiar gniazda i porównanie z tolerancją producenta uszczelniacza,
• weryfikację, czy wybrany materiał uszczelniacza odpowiada temperaturze i rodzajowi medium.

Podejście oparte na analizie przyczyny, a nie wyłącznie na wymianie elementu, pozwala uniknąć wielokrotnych demontaży i związanych z nimi kosztów robocizny. Jeśli masz wątpliwości co do doboru właściwego wariantu, skonsultowanie specyfikacji technicznej z dostawcą specjalizującym się w uszczelnieniach promieniowych pozwoli trafnie dopasować uszczelniacz do konkretnej aplikacji i warunków pracy.

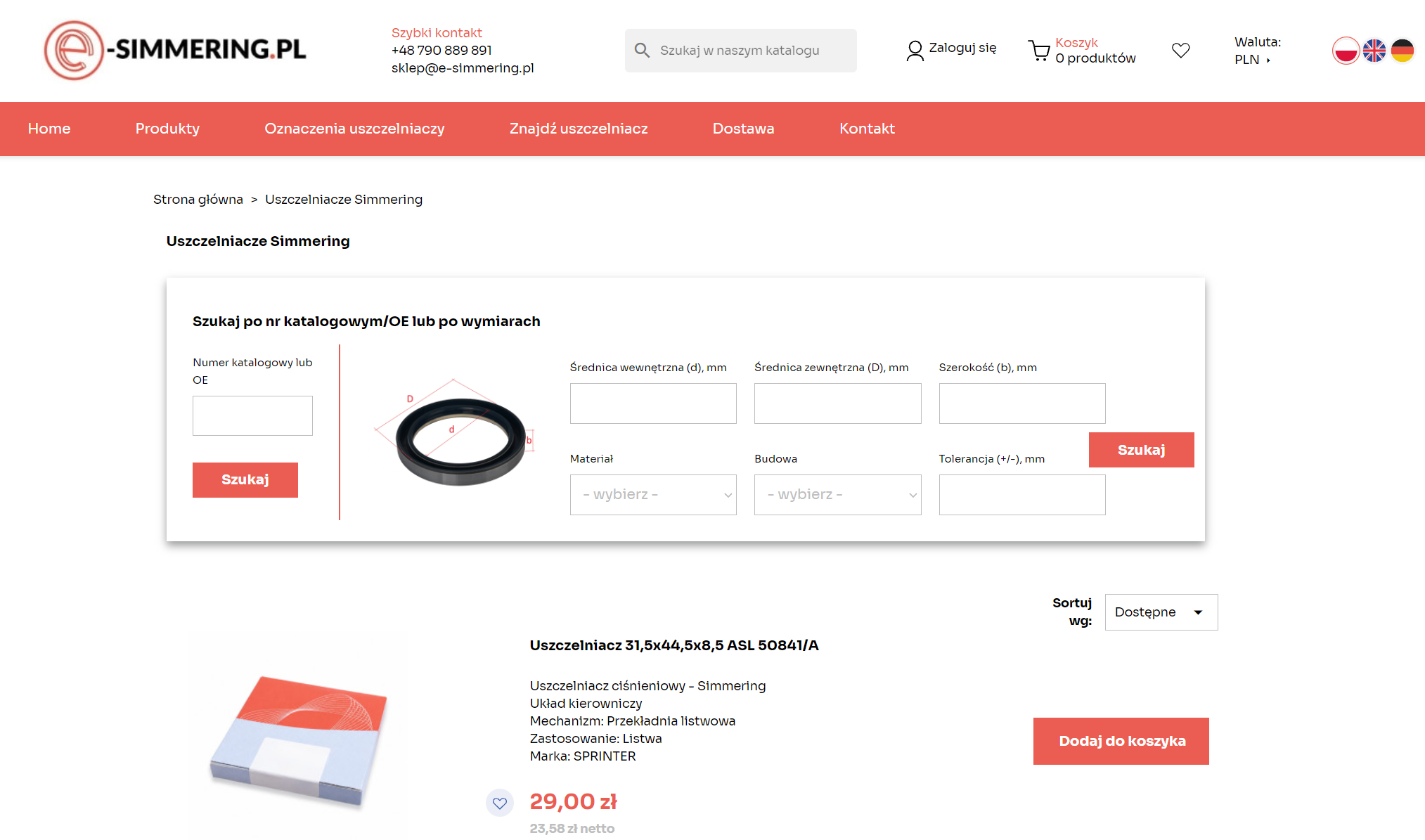

Uszczelniacze, simeringi | Sklep internetowy e-simmering.pl
